Программа Visual Analyser - измерительный комплекс на базе ПК

Разместил stslam 8 ноября 2012. Просмотров: 47 541


За неимением дорогой измерительной аппаратуры, некоторые умельцы используют возможности своего компьютера и звуковой карты для проведения измерений.
Софта по данной проблеме не много, раз-два и обчелся. На мой взгляд незаслуженно обходится вниманием чУдная бесплатная программа Visual Analyser от итальянцев.

Что может Visual Analyser?

Программа Visual Analyser позволяет, имея компьютер со звуковой картой, заполучить:

1. Осциллограф (двухканальный, ху, разделение по времени, триггер);
2. Анализатор спектра с отображением амплитуды и фазы (линейная, логарифмическая, линии, бары, октавы — диапазон анализа 1/3, 1/6, 1/9, 1/12, 1/24);
3. Генератор волноформ с «пользовательскими функциями», треугольник, меандр, синус, белый шум и генерация импульсов (NO ALIASING);
4. Частотомер (во времени и в частотной области);
5. Вольтметр с возможностью измерения постоянного тока, правильное RMS — с отображением от пика до пика и среднего (среднеквадратичного);
6. Фильтрация (низких частот, верхних частот, полосовой, режекторный, Полосно-заграждающий, «Диод», удаление постоянки (DC));
7. Журнал для анализа и хранения временных рядов, спектра и фазы с «переключателями» событий; возможность сохранять в различных форматах и показывать их в просмотрщике;
8. Правильное программное обеспечение цифро-аналогового преобразования (для полной реконструкции сигнала с помощью теоремы Найквиста);
9. Частная компенсация: можно создавать / редактировать пользовательские АЧХ и добавлять их спектр в анализатор спектра;
10. Поддержка 8/16/24 битных звуковух;
11. Неограниченное частоты дискретизации (в зависимости от возможностей вашей звуковой карты);
12. Кепстр анализ (анализ энергетического спектра)
13. Кросс-корреляции
14. Длительные измерения КНИ (THD), с автоматической разверткой и компенсацией.
15. ZRLC- измеритель с векторным измерением, автоматической разверткой по времени и частоте для автоматического измерения.

Повторю, программа бесплатна.

Минусы:
1. Можно спалить звуковуху и/или компьютер неправильно подключив что-то высоковольтное/высокотоковое.
2. Для закачки программы с оф.сайта (последней версии) требуется регистрация на их итало/англоговорящем форуме.
3. Возможности программы ограничиваются возможностями звуковой карты.
4. Интерфейс программы на английском языке.

Несколько версий измерительных приставок

Не знаю как они этого добились програмно, но точность измерений весьма высока (сверял с показаниями измерителя иммитанса — E7-22).

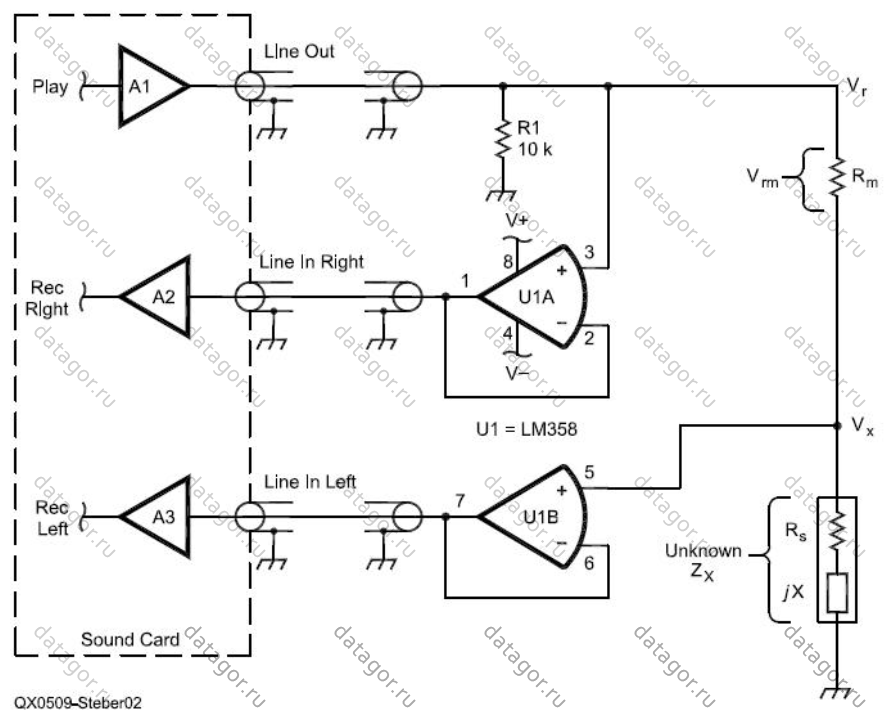

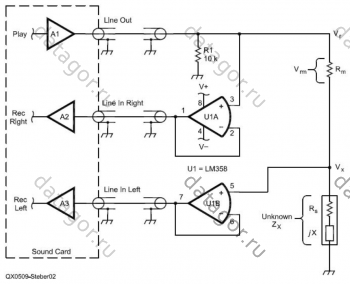

• Описание несложной приставки для измерения импеданса (ZRLC)
• Большая подробная статья (pdf) Массимо Маруччи о изготовлении измерителей
Или она же у нас: interfaccia_zrlc_p.pdf | Файл 8,11 Mb загружен 35 раз.

Файлы и ссылки

Сайт программы Visual Analyser

Сама программа (последняя бета-версия от 16.03.2012, работает стабильно):
VA.zip | Файл 2,81 Mb загружен 493 раз.
Скачать на оф.сайте

Файлы справки:
VA_Help.zip | Файл 9,92 Kb загружен 295 раз.
Справка на оф.сайте

Спасибо за внимание!
Дмитрий (stslam)
Местоположение в тайне.
Профиль stslam
О себе автор ничего не сообщил.


Понравилось? Палец вверх!

  • всего лайков: 78

Поделись с друзьями!

Связанные материалы:


Схема на Датагоре. Новая статья Программа обмена по RS-232 на языке C# в среде Microsoft Visual Studio... Сограждане, применяющие микроконтроллеры, часто испытывают потребность использования функций обмена...
Схема на Датагоре. Новая статья Сделай сам простой активный фильтр для двухполосного усилителя... В статье речь пойдет об активном фильтре для двухполосного усилителя. Фильтр не нуждается в...
Схема на Датагоре. Новая статья Блок обработки сабвуферного канала: сумматор, сабсоник, регулятор частоты и фазы... Фото моего блока, блок сделан по второму варианту платы Устройство предназначено для формирования...
Схема на Датагоре. Новая статья Elect_60: программа микроконтроллерного управления внешними устройствами от ПК... Многие наши коллеги желающие создать микроконтроллерное устройство, управляемое от ПК сталкиваются...
Схема на Датагоре. Новая статья WinISD Pro - программа расчета акустических систем... Предназначена для расчета акустических систем фазоинверторного и закрытого типа Эта программа...
Схема на Датагоре. Новая статья Программа схемотехнического моделирования Micro-Cap 8. М.А. Амелина... Эта книжка будет весьма кстати всем, кто заинтересовался нашим релизом Micro-Cap 8 RUS. Программа...
Схема на Датагоре. Новая статья Программный генератор сигналов звуковой частоты.... Предлагаемая Вашему вниманию программа позволяет использовать звуковую карту компьютера в качестве...
Схема на Датагоре. Новая статья TDSL Personal Edition - программа-справочник по электронным лампам... Программа-справочник по электронным лампам зарубежнего производства - Tube Data Sheet Locator....
Схема на Датагоре. Новая статья 3D SOUND = ОБЪЁМНЫЙ ЗВУК... Интересная статья на тему "звук вокруг" . История, аппаратура, программное обеспечение, теория,...
Схема на Датагоре. Новая статья Программа - осциллограф... Простой и очень удобный осциллограф для просмотра сигнала. Программа-эмулятор осциллографа,...
Схема на Датагоре. Новая статья Журнал Радiоаматор. Лучшее за 10 лет (1993-2002)... «РАДЮАМАТОР» — ЛУЧШЕЕ ЗА 10 ЛЕТ (1993—2002), Издательство «Радюаматор», 2003 г. В этой книге...
Схема на Датагоре. Новая статья Spectrum Lab - новый спектроанализатор на основе звуковой карты ПК... Радиолюбители, уделяющие должное внимание измерениям, хорошо знакомы с программой SpectraLAB фирмы...
<
  • Гражданин
8 ноября 2012 13:55

Радик / galrad

Цитата
  • С нами с 23.08.2011
  • Ушёл в реал Пользователь offline
  • 84 комментария
  • 12 публикаций

  • 0
Эта программа вполне может конкурировать с измерителями RLC, с точностью до 2%, а подобные аппараты стоят недешево. Но разброс конечно будет и точность измерений может определяться качеством ЦАП звуковой карты.
В связи с этим хотел спросить, можно ли делать измерения через внешний ЦАП (в качестве измерительного генератора), который использую как внешнию звуковую карту, или работает только с картами где есть слот PCI.
Предполагаю, что если такой вариант сработает, то точность измерений возрастет в несколько раз.

<
  • Гражданин
8 ноября 2012 13:56

Сергей / Sgl

Цитата
  • С нами с 9.12.2011
  • Ушёл в реал Пользователь offline
  • 39 комментариев
  • 0 публикаций

  • 0
Нужная штуковина, надо срочно опробовать... Перевел бы кто на русский

<
  • Гражданин
8 ноября 2012 15:54

Роман / Romik

Цитата
  • С нами с 14.01.2010
  • Ушёл в реал Пользователь offline
  • 39 комментариев
  • 3 публикации

  • 0
Наконец-то бесплатная программа! Ради такой полезной штуки можно и перевести попотеть. Автору огромное спасибо.

<
  • Подписчик
8 ноября 2012 16:54

Александр / AlexandrRnD

Цитата
  • С нами с 12.10.2010
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Как раз у меня валяется не нужная сарая зуковуха от ForteMedia, котую я когда-то использовал для подобных целей, но за неимением нормального ПО положил её на полочку. Теперь у неё повится "новая жизнь")

<
  • Главный редактор
8 ноября 2012 19:43

Игорь Петрович Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 1 652 комментария
  • 265 публикаций

  • 0
Цитата: galrad
можно ли делать измерения через внешний ЦАП
Не только можно, но и нужно. Такой вариант описан в предлагаемой статье Массимо Маруччи, ссылка наверху.

<
  • Прохожий
8 ноября 2012 23:43

/ vdij

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Отличная прога. По поводу перевода - неплохо переводится автопереводчиком "Dicter"

<
  • Гражданин
9 ноября 2012 00:15

Сергей / Chugunov

Цитата
  • С нами с 30.09.2009
  • Ушёл в реал Пользователь offline
  • 309 комментариев
  • 29 публикаций

  • 0
stslam
Не знаю как они этого добились програмно, но точность измерений весьма высока

Этого добились скорее аппаратно, за счет того, что импеданс левого (измерительного) канала входа звуковой карты не подсаживает измеряемый элемент, из-за ОУ входной импеданс звуковой карты очень велик. (Неплохой точности я добился и в измерителе для ARTA за счет того, что вместо делителя просто поставил резистор последовательно со входом Зв.Карты). Для расширения диапазона измерения надо менять образцовое сопротивление (по логике вещей и так написано у автора).
Меня интересует вот что (может быть кто-то знает): какое входное напряжение может нормально выдерживать вход звуковой карты? По авторской схеме на нём может быть до 5 В в амплитуде, а 1,4 В в амплитуде - норма.
Мне кажется (именно так), что 3,5-кратная перегрузка не должна сжечь карту. Кто-нибудь имел опыт? В противном случае желательно ставить защиту. Конечно, перегрузка возможна только при измерении четырехполюсников, например, снятии параметров усилителя, а при измерении пассивных элементов, проблем не будет.
Опасность будет при подключении внешнего устройства, питающегося от сети и имеющего потенциал на корпусе. Думаю, в этом случае надо прежде всего соединить корпуса устройства и компьютера.
Маруччи пишет, что в отличие от других подобных программ, нормально работающих до 3...5 кГц, его программа точно работает до 20 кГц и форма сигнала в порядке. Думаю, это заявление нуждается в проверке (я скептик).
В принципе, почти все подобные программно-аппаратные измерители сделаны по одной схеме: с выхода зв.карты, на цепь из последовательно соединенных резистора известного номинала и испытуемого элемента, подается сигнал. На один вход зв.к. этот сигнал (образцовый) подается напрямую, а на другой - со средней точки делителя.
Программа по заданному алгоритму проводит измерения.
Аппаратная часть одного комплекса нередко может работать с программной частью другого, поэтому я приставку для ARTA успешно использую для работы с программами типа LSPlab. Но если ARTA предназначена больше для измерений в акустике (все элементы пассивных фильтров, динамиков и измерений с помощью микрофона), эта программа будет лучше работать в более широком диапазоне измерений ZRLC, анализировать спектр, КНИ и т. п. Не надо только забывать, что частотный диапазон зв.к. весьма ограничен, поэтому подобные программы не могут заменить обычные приборы.

<
  • Гражданин
11 ноября 2012 01:53

Андрей / andrew_spb

Цитата
  • С нами с 21.02.2009
  • Ушёл в реал Пользователь offline
  • 129 комментариев
  • 2 публикации

  • 0
Спасибо за сэкономленное время (это про регистрацию) и вообще - штука нужная, тем более карточек с дискретизаций 96-192 - довольно много, и дешевый соунд бластер вполне можно поставить только на измерения... А защита входов таки нужна... хотя бы диодная. Тем более недорогие супрессоры сейчас доступны.

<
  • Гражданин
11 ноября 2012 14:33

Игорь Рогов / AudioKiller

Цитата
  • С нами с 10.01.2012
  • Ушёл в реал Пользователь offline
  • 293 комментария
  • 3 публикации

  • 0
Согласен с Срргеем: до 3...5 кГц у всех все хорошо, а вот до 20 кГц - это зависит от возхможностей не только программы, но и звуковухи. И еще. Очень важна математика, положенная в основу программы. С одной стороны, для современного компа мтематика не проблема. С другой - математика может быть проблемой для программиста: он может не знать нужных алгоритмов, а пользоваться упрощенными (которые обычно встреяаются на форумах, например, или приводятся в "универсалных" учебниках). Вот даже АРТА vs Спектралаб различаются по результатам. Более того, зачастую проблема даже не в том, "правильный" лагоритм, или нет. Проблема в том, что он неизвестен пользователю. Иногда (при действительно серьезных измерениях) это очень существенно. И последнее. Некотороые звуковухи даже при частоте дискретизации 192 кГц ограничивают аппаратно свой частотный диапазон (по входу или выходу) на 20 кГц. Так что выше не измеришь. А иногда этот фильтр может быть цифровым, тогда высшие гармоники (или др. высокочастоные сигналы) просто вносят большие погрешности. Надо пробовать...

<
  • Гражданин
12 ноября 2012 14:48

Дмитрий / stslam

Цитата
  • С нами с 7.08.2009
  • Ушёл в реал Пользователь offline
  • 23 комментария
  • 1 публикация

  • 0
В программе есть приятная возможность (см. п. 9) - можно задать "поправочную" кривую АЧХ, которая, в совокупности с погрешностью аудиокарты - даст более приемлеміе измерения.

<
  • Гражданин
24 марта 2013 19:39

Михаил / Mike

Цитата
  • С нами с 3.09.2011
  • Ушёл в реал Пользователь offline
  • 36 комментариев
  • 0 публикаций

  • 0
Вот прямая ссылка на последнюю версию программы //casa.accattatis.org:9090/Latest%20VA%20version/VA2012XE3beta0.3.exe

<
  • Кандидат
1 сентября 2013 17:59

Люлин Владимир Иванович / levsha46

Цитата
  • С нами с 7.07.2012
  • Ушёл в реал Пользователь offline
  • 27 комментариев
  • 0 публикаций

  • 0
В радиоежегоднике №27 статья проф. Гололобова с довольно подробным описанием этой программы.

<
  • Кандидат
20 ноября 2013 02:25

Дмитрий / Deimon

Цитата
  • С нами с 30.08.2009
  • Ушёл в реал Пользователь offline
  • 4 комментария
  • 0 публикаций

  • 0
Не в 27 , а 25 выпуске

<
  • Кандидат
4 февраля 2014 21:27

Люлин Владимир Иванович / levsha46

Цитата
  • С нами с 7.07.2012
  • Ушёл в реал Пользователь offline
  • 27 комментариев
  • 0 публикаций

  • 0
Я изготовил приставку для измерения ZRLC. Работает великолепно, хотя на Win7 столкнулся с некоторыми трудностями, пришлось переводить этот раздел. Кстати у Гололобова об этом нет ни слова. По своей сути приставка представляет собой внешнюю USB звуковую карту.
Сейчас обдумываю вопрос расширения возможностей приставки т.к. она позволяет в принципе полностью отказаться от использования для измерений встроенной звуковой карты и даже может применяться как USB DAC для прослушивания музыки, причём с довольно неплохими параметрами

<
  • Кандидат
19 февраля 2016 10:12

/ sashta

Цитата
  • С нами с 17.05.2015
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
На схеме приставки небольшая неточность, не верно указали полярность питания

<
  • Главный редактор
23 февраля 2016 12:27

Игорь Петрович Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 1 652 комментария
  • 265 публикаций

  • 0
Спасибо, аноним, исправили.
И статью с источника к нам добавили.
