Усилитель на 6Н2П+6П14П. Простой, ламповый, гитарный

Разместил Wishmaster 1 января 2016. Просмотров: 19 156


В начале декабря я задумал сделать подарок моему другу по форуму любителей японской литературы. Он был переводчиком двух книг, которые стали одними из моих любимых, я и решил хоть чем-то отблагодарить его за труды. Зная, что он гитарист, мечтающий о ламповом комбике, решил сделать для него простенький ламповый усилитель.

Сама схема не претендует на новизну. В этой статье я скорее хочу рассказать, как из груды хлама сделать красивую и полезную в быту гитариста вещь.
Я знал, на каком неламповом гитарном комбике друг играет, и что сопротивление динамика 4 Ома. К динамику можно подключить внешний ламповый! Схему решил использовать уже проверенную, 6Н2П + 6П14П, для домашнего музицирования вполне достаточно.

Обычно я не заморачиваюсь по поводу корпуса и варю из кусков металла любую конструкцию, в которую бы поместились получившиеся платы с трансформаторами, но на этот раз варить ничего не хотелось, да и времени для этого было мало.

Поскрёб по сусекам на работе и откопал раздербаненый корпус от автомобильного зарядного устройства для автоаккумуляторов времён расцвета социализма. Из него неизвестные мне добрые люди вытащили всё, что могли, за исключением пары неоткушенных проводов. По скромным прикидкам в него могли поместиться трансформатор и плата усилителя. О вмещении дросселя можно было не мечтать.

Использовать анодный и накальный трансформатор по отдельности так же не представлялось возможным, ни одного трансформатора ТАН в закромах не оказалось. В этой связи я решил посетить одно из злачных мест Пензенской области – радиобарахолку, где мне посчастливилось приобрести ТАН-31.

Примерно прикинул расположение элементов в корпусе, и вот как я предполагал разместить элементы (справа налево):
• Трансформатор питания, который я решил отделить медным экраном от основной платы.
• Радиатор охлаждения стабилизатора накала. Я хотел организовать накалы предусилительной и оконечной лампы постоянным стабилизированным напряжением, но впоследствии от стабилизатора пришлось отказаться в виду нехватки места. А без добротного радиатора использование стабилизатора дело рискованное.
• Основная плата.
• Выходной трансформатор.
• На обратной стороне лицевой панели плата блока тембров.

Лицевая панель выглядела не парадно. В отверстие, под которым красуется надпись «ВКЛ» даже с большим чувством юмора не вкрутить потенциометр громкости. Решение нашлось быстро, как при создании многоканальной Системы 5.1 я использовал алюминиевый лист для выполнения на нём гравировки, так и тут решил закрыть всю лицевую панель алюминиевым листом с выгравированными надписями. С целью дальнейшего роста мастерства изготовления поставил перед собой задачу полностью скрыть элементы крепления алюминиевого листа к корпусу, чтобы создавалось впечатление, что к корпусу ничего не прикручено и он цельный.

Нарисовал макет для гравировки лицевой панели и примерно представил вид готового усилителя.


Выгравировал лицевую панель. Подробное описание процесса химической гравировки вы можете прочитать в моей статье о Gold Tube’s.

Просверлил отверстия для крепления к корпусу. Используя винты в потай 3×10 прикрутил лист алюминия к корпусу. В местах болтовых соединений выполнил зенковку сверлом на 5. У болтов сточил головку до диаметра, который бы полностью утапливался в зенкованное гнездо.

Места соединений залил суперклеем в 2 слоя, после чего зашлифовал места заливки до полностью гладкой поверхности. Были места, где при тщательном осмотре были видны небольшие ямки, эти отверстия тщательно протёр спиртом и заново залил клеем. Повторял до момента идеальной гладкости, в ином случае были бы видны неровности после покраски.

После просверлил отверстия под вход и потенциометры, выточил прямоугольное отверстие под кнопку включения питания и обработал шлифмашиной.

В задней панели сделал отверстия под аудиозажимы, зажим заземления и гнезда питания и предохранителя. С помощью всё той же шлифмашины снял слой старой краски с основания, верхней крышки и задней панели. Покрасил всё чёрной глянцевой алкидной краской. Места гравировки залил белой алкидной глянцевой краской с помощью кисти.


На заднюю панель установил фурнитуру.

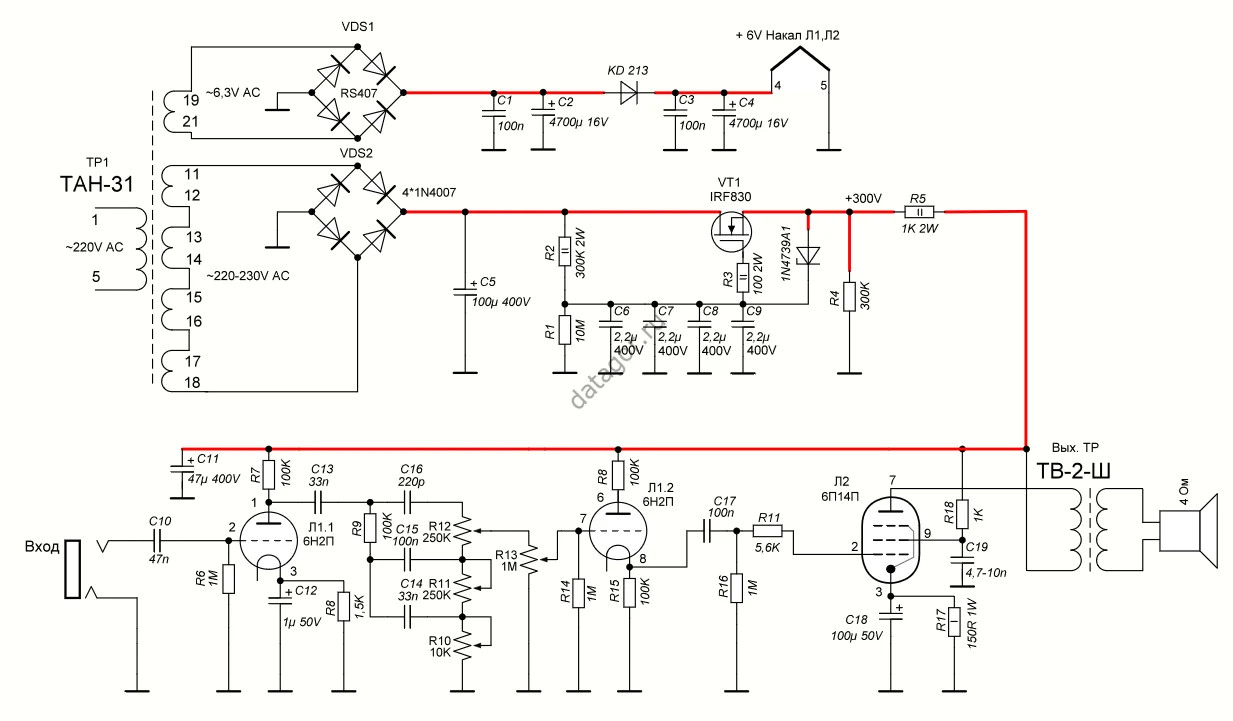

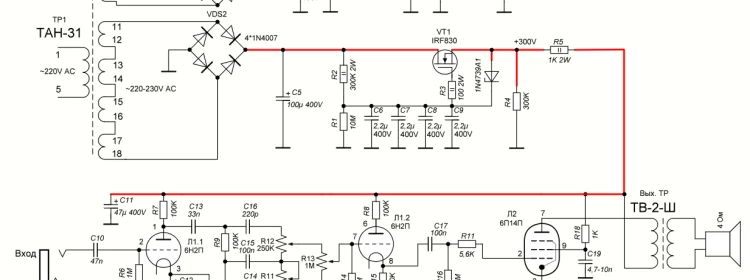

Схема усилителя


Перейду непосредственно к самой схеме. Она проста, предусилитель + катодный повторитель на 6Н2П и оконечник на 6П14П. Накал ламп организовал постоянным током по схеме «ёмкость – диод – ёмкость». Питание анодов на классическом фильтре «ёмкость – резистор – ёмкость».

Собрал схему, на выходе небольшой фон – результат отсутствия дросселя в цепи фильтрации анодного напряжения и не совсем грамотной разводки земли. Одним словом, спешил. Помучился с разного рода доработками, но ничего не помогло. Решил переразвести землю на плате и использовать электронный дроссель на полевом транзисторе IRF830.
Опытным путём было выяснено, что уровень пульсаций в этой схеме с 4 конденсаторами суммарной ёмкостью 4,4 µF аналогичен классическому LC-фильтру с ёмкостью порядка 350 µF. По габаритам и стоимости электронный дроссель в выигрышном положении. Многие бывалые могут меня раскритиковать. Я понимаю, что обычный дроссель на 3-5 Гн даст лучшие результаты, но что делать, если его просто некуда ставить, корпус не позволяет. На фото ниже транзистор без радиатора, впоследствии я прикрутил к нему небольшой радиатор.

Из особенностей схемы усилителя отмечу ещё наличие полноценного блока тембров в разрыве между предусилителем и катодным повторителем. «Высокие», «низкие», «средние» и «уровень» – всё, что нужно для ловли гитаристом удовлетворяющих оттенков звучания. Плата блока тембров отделена от основной и крепится к задней стенке лицевой панели. Не хотелось мне тянуть паутину проводов к каждому потенциометру, поэтому развёл платку, к которой идут всего три провода – вход, выход и земля.

Никаких каскадов искажения в схеме нет. У адресата подарка уже есть педаль лампового хайгена для гитары, да и места в корпусе нет.


Переразводка земли и использование электронного дросселя свели фон на нет.


В качестве выходного трансформатора я использовал ТВ-2Ш, по причине отсутствия альтернатив. Все элементы установил в корпус, запаял провода питания трансформатора и выходы вторичных обмоток выходного трансформатора к гнезду питания и аудиозажимам, соответственно. Закрыл крышкой. На потенциометры поставил ручки Boss 19,5 мм. Всё готово!

Перед отправкой в течение двух дней проводил прогон усилителя по 6 часов. Ничего не погорело, не появилось никаких посторонних призвуков и шумов. До нового года оставалось 14 дней и медлить было уже нельзя, нужно было высылать подарок и надеяться на почту России.

В «комплект поставки» вошёл сам усилитель, 2 запасные лампы, кабель питания, 2-метровый аудиокабель для подключения к динамику и даже 25-Ваттный паяльник с минимальным запасом олова и канифоли. Хоть я и запаял на аудиокаль клеммы подключения к динамику, всё равно решил перестраховаться и выслал паяльник, вдруг клеммы не подойдут.

Почта России не разочаровала и не превратила подарок в прошлогодний, всё пришло вовремя. Адресат был приятно удивлён.

Файлы

Plata.zip | Файл 37,79 Kb загружен 82 раз.
Shema.zip | Файл 13,08 Kb загружен 53 раз.
