Ригонда 102, вторая жизнь с сабвуфером?

21.12.20   игорь джан   400   23

Всех датагорцев с Наступающим и здоровья!
Обращаюсь к старшим и не только, более опытным товарищам за советом.
Не дал людЯм сделать тяжкий грех, ироды волокли на помойку красавицу-регондочку.
Забрал, освободил от полувековой пыли, включил, а она работает!

Приёмник конечно ценности не имеет, УКВ на периферии работает выше по диапазону.
Вертушка живая, звук довольно неплохой, но низы отсутствуют, от слова совсем, верхов и середины хоть отбавляй.

Все мои вопросы в самом конце поста.
Хруст в переменниках стоял ужасный, почистил, бегунок с наезженной тропы чуть сместил - практически в идеале. Верньерная система была сброшена, просто з̶а̶м̶у̶д замучился напрочь всю эту конструкцию назад восстанавливать, слюни летели, но сделал.

Корпуса подсветки закрепил, лампочки вставил, всё светится - красота!
По уже доброй традиции, буду встраивать китайский модуль:


Оптический приёмник ДУ думаю вытащить из модуля и вставить в глазок сетевой подсветки. При подключении к усю, на мой испорченный слух, китайская балалайка переиграла вертушку 😁 Один динамик в ВЧ звене отсутствовал (1гд28), всунул идентично подходящий по сопротивлению от раздербаненной Айвы. На слух пищит также.

Через модуль хоть какие то убогие, но низы присутствуют, отсюда принято решение всунуть НЧ бубнилку. Сзади, конструкторами этого чуда, предусмотрено гнездо подключения выносной акустики, с надписью не менее 8Ом, туда и прицеплю НЧ.

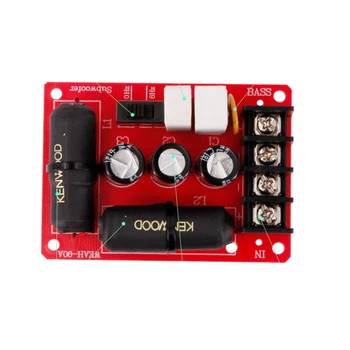

Есть мысль врезать сабик в пол корпуса через фильтр:

Гонять на разрыв не собираюсь, соседей глушить тоже, главное, чтобы слегка бубнил.

В наличии два динамика, оба с Айвы, один стоял в звене СЧ, другой НЧ. Из данных только сопротивление и размер



Аутентичность конструкции нарушать не собираюсь, модуль прячу под крышку вертушки.


Ежели что, то схемка вот:


Интересуют моменты:
1. Корректность подключения одного из динамиков, сопротивление которого меньше рекомендуемого производителем.
2. Какой из динамиков использовать.
3. Эффективность фильтра НЧ по ссылке.
4. Необходимость изготовления внутри основного корпуса, коробки саба.

Благодарю за помощь!



Читательское голосование

Нравится

Статью одобрили 4 читателя.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.


Поделись с друзьями!





Связанные материалы



Схема на Датагоре. Новая статья Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 1... Здравствуйте, уважаемые граждане и гости Датагории! Есть у меня приятель, который держит мастерскую...
Схема на Датагоре. Новая статья TEA5767.pdf - стерео FM приёмник с МК управлением... TEA5767 - стерео FM приёмник с МК управлением Даташит TEA5767.pdf :...
Схема на Датагоре. Новая статья Помогите правильно подключить чип s93c46 к программатору AVR-910... Доброго времени суток читатели DATAGOR.RU Обращаюсь к Вам за советом в правильном подключении...
Схема на Датагоре. Новая статья Коронный пост... Привет, дрУги! Ну, как вы там? А я встрял. Когда заболело горло и нос, я не верил. Когда поднялась...
Схема на Датагоре. Новая статья Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 4. Модуль BlueTooth OVC3860... Привет, датагорцы! В этой части моего повествования речь пойдёт о модуле BlueTooth OVC3860 (далее...
Схема на Датагоре. Новая статья Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 3... В этой части разберемся с инсталляцией китайского ФМ-радиомодуля в древний Philips 592LN , с...
Схема на Датагоре. Новая статья Огурлонки - мой вариант для выхода на природу... Предполагалось сделать одну небольшую активную колонку для походов на природу, питание от...
Схема на Датагоре. Новая статья Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 5... В этой части статьи речь пойдет: — о предварительном усилителе и его питании, — о питании модуля ФМ...
Схема на Датагоре. Новая статья Мой путь к электронике... Моё детство было довольно интересным, чем я и горжусь. На дворе начался новый век с инфляцией и...
Схема на Датагоре. Новая статья Усилитель класса «D» TPA3116D 50W+50W с электронным темброблоком TA7630... Привет читателям Датагора! Понадобилось мне сделать мощный, но миниатюрный усилитель. Заодно...
Схема на Датагоре. Новая статья Часы с GPS-синхронизацией времени и винтажными индикаторами ИН-12. Наш вариант Nixie Tube Clock... Не думал, что спустя много лет я вернусь к часам на газоразрядных индикаторах. В конце 70-х я...
Схема на Датагоре. Новая статья Аудио ЦАП DAC. Поделки начинающего цапостроителя. Часть 5. ADM485 + DIR9001 + TDA1541... TDA1541– «винтажный» ЦАП от Philips Сегодня на столе ADM485 + DIR9001 + TDA1541. Прогресс не стоит...


Общаемся по статье 💬

Ригонда 102, вторая жизнь с сабвуфером?

Комментарии, вопросы, ответы, дополнения, отзывы



Назад Вперед
<
Читатель Датагора

Datagor

Комментарий # 1 от 21-12-20, 16:01.
  • С нами с 26.02.2006
  • 2 359 комментариев
  • 281 публикация

Тёзка, привет!
Вот уж точно — красавица. У меня в детстве была Ригонда (не помню номер, стерео), и в комплекте шли две напольные колонки, задрапированные тканью.
Вот уж где басов хватало! Да таких бархатных, мясистых, ламповых басов. 😁

1) Раз в СССР написали «не меньше», можно смело послушаться. Поставь 2 одинаковых дина впослед.
2) Не понятен вопрос. Разумеется, НЧ дин тебе нужен для НЧ диапазона.
3) Предполагаю, эффективность фильтра не велика, я бы себе не стал брать.
4) Собери, попробуй, может и без коробки понравится.

<
Читатель Датагора

AndyMikh

Комментарий # 2 от 21-12-20, 19:33.
  • С нами с 5.09.2017
  • 76 комментариев
  • 0 публикаций

Игорь джан, хорошая идея, полностью поддерживаю.
Мои ответы на вопросы:
1. Судя по фото - это активное сопротивление катушки динамиков. Полное сопротивление, и на которое рассчитан усилитель будет 8 Ом, поэтому можно смело подключать.
2. Конечно НЧ. А на магните нет ни каких надписей?
3. Думаю, в нем нет необходимости. НЧ выдаст всё, что может, ВЧ дополнит.
4. В инете нашлись фото со стороны задней стенки (и со снятой). Предлагаю заднюю стенку отрезать по границе с боксом и вместо нижней половины вставить стенку из фанеры или ДСП толщиной 15 -20 мм по размерам бокса. Естественно внутри промазать все швы (например ПВА) и обклеить ватином, паралоном. НЧ динамик установить на дополнительную панель, которая по размерам должна перекрыть отверстия для фронтальных динов, установив ее изнутри. Объема бокса (закрытый ящик) должно быть достаточно для этого НЧ.

Datagor,
Она так и называлась "Ригонда - стерео"

<
Читатель Датагора

игорь джан

Комментарий # 3 от 22-12-20, 12:53.
  • С нами с 7.02.2012
  • 137 комментариев
  • 4 публикации

Datagor,
Тёзка привет с выздоровлением!
  Раз в СССР написали «не меньше», можно смело послушаться. Поставь 2 одинаковых дина впослед.

Не хотца огород лишний городить! Думал ежели не хватает рекомендованного сопротивления, догрузить чем...
   Не понятен вопрос
В плане подтверждения задал 😀
  Предполагаю, эффективность фильтра не велика, я бы себе не стал брать.
Так отзывы вроде не плохие. Может кто из наших брал, реально о продукте отзыв услышать.
  Собери, попробуй, может и без коробки понравится
Не врезал ещё, но чисто на воздухе колбасит его не по детски, пробовал положить на пластиковое ведро - значительно лучше.

AndyMikh,
  Конечно НЧ. А на магните нет ни каких надписей?
Какие то краказяблы присутствуют, думаю лишней инфы не несут.

  Предлагаю заднюю стенку отрезать по границе с боксом и вместо нижней половины вставить стенку

Думал о таком варианте, посетили сомнения в корректной работе остальных динамиков, они то рассчитаны на ОЯ.
  НЧ динамик установить на дополнительную панель
Вот тут не понял! Мои соображалки свелись к установке в пол или переднюю панель корпуса.

<
Читатель Датагора

игорь джан

Комментарий # 4 от 22-12-20, 13:38.
  • С нами с 7.02.2012
  • 137 комментариев
  • 4 публикации

AndyMikh,
  НЧ динамик установить на дополнительную панель
Если позволительно изолировать общий объём ящика под НЧ, то врезка на лицевую панель, если нужна отдельная коробушка, то в пол корпуса.

<
Читатель Датагора

AndyMikh

Комментарий # 5 от 22-12-20, 15:03.
  • С нами с 5.09.2017
  • 76 комментариев
  • 0 публикаций

игорь джан,
На последнем фото видно, что нет глухой стенки между верхней частью и нижней с динамиками, поэтому один из вариантов: разнести фронтальные дины к боковым стенкам, НЧ врезать посредине и к нему делать закрытый бокс с предложенным фильтром, или вариант - отдельный корпус под НЧ .

игорь джан,
Я бы реализовал первый вариант (всё равно пилить).

<
Читатель Датагора

игорь джан

Комментарий # 6 от 23-12-20, 0:27.
  • С нами с 7.02.2012
  • 137 комментариев
  • 4 публикации

AndyMikh,
  разнести фронтальные дины к боковым стенкам, НЧ врезать посредине и к нему делать закрытый бокс с предложенным фильтром

Этот вариант боле по душе, перережу переднюю панель под эту компоновку, посмотрю, как заиграет. Потом можно и ящик заварганить. Подключил сегодня дин и был опечален, похоже подпален и общая, приличная просадка по громкости.

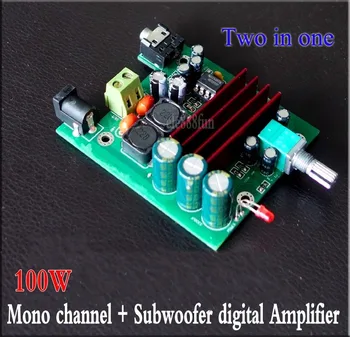

Как бы не пришлось идти по пути отдельного уся, типа такого:


TPA3116 100 Вт моно сабвуфер цифровой мощный бас усилитель

<
Читатель Датагора

AndyMikh

Комментарий # 7 от 23-12-20, 8:51.
  • С нами с 5.09.2017
  • 76 комментариев
  • 0 публикаций

игорь джан,
Попробуй его подключить один (отцепи остальные от выхода), сравни - что будет. Еще: если включал его в воздухе, то в таком режиме мало, что слышно. Таким типам динов нужен какой-то соизмеримый объем. А отдельный усилитель для него скорее всего понадобится.

игорь джан,
Может тогда и отдельный ящик для него (и БП для усилителя)

<
Читатель Датагора

игорь джан

Комментарий # 8 от 24-12-20, 0:35.
  • С нами с 7.02.2012
  • 137 комментариев
  • 4 публикации

AndyMikh,
  Попробуй его подключить один
Сегодня так и сделал, взял коробки разного объёма, панельку под дин вырезал, погонял под разный объём. Больше всего понравилась коробуха 200х200х200. На больши

<
Читатель Датагора

AndyMikh

Комментарий # 9 от 24-12-20, 9:21.
  • С нами с 5.09.2017
  • 76 комментариев
  • 0 публикаций

игорь джан,
Тогда получается такой вариант: переднюю стенку переделать под три динамика (4ГД-28 по краям, НЧ в середине) и НЧ закрыть сзади боксом (две боковые, одна сверху и задняя) усилитель, фильтр и БП для него на нижней стенке рядом с боксом. Усилитель подключить после РГ.

<
Читатель Датагора

игорь джан

Комментарий # 10 от 24-12-20, 9:34.
  • С нами с 7.02.2012
  • 137 комментариев
  • 4 публикации

Продолжаю вчерашнюю, незаконченную мысль ( то ли комп глюканул, то ли сайт). На больший объём коробки, дин начинает колбасить на раскачку не по детски.
При подключении модуля и небольшого усилителя
и связки Ригонды с тем же дином, выдаёт больше"грязи" от Ригонды. Если идти по пути отдельного уся, есть интерес взять входной сигнал от регулятора громкости Ригонды, чтобы не крутить сто крутилок. Если это возможно, с каких точек по схеме снять сигнал?

<
Читатель Датагора

AndyMikh

Комментарий # 11 от 24-12-20, 9:55.
  • С нами с 5.09.2017
  • 76 комментариев
  • 0 публикаций

игорь джан,
По схеме вывод 6 на плате УМ (это движок РГ, но усилитель для НЧ подключить через конденсатор, лучше неполярный).
Регулятором на усилителе НЧ сбалансировать звук между НЧ дином и остальными на свой вкус.

У меня не открывается схема в статье, а остальные фото нормально.

<
Читатель Датагора

Datagor

Комментарий # 12 от 24-12-20, 10:37.
  • С нами с 26.02.2006
  • 2 359 комментариев
  • 281 публикация

Цитата AndyMikh
  У меня не открывается схема в статье

Попробуйте обновить локальный кэш браузера: [CTRL]+[F5].

Со схемой всё в порядке, одна огромного размера и неплохого качества.
Нет смысла её «размножать» в комментариях.

Не забывайте разворачивать большие картинки на полный размер!

<
Читатель Датагора

AndyMikh

Комментарий # 13 от 24-12-20, 11:26.
  • С нами с 5.09.2017
  • 76 комментариев
  • 0 публикаций

Datagor,
Игорь, спасибо за напоминание. Иногда просто забываешь про простые вещи.

<
Читатель Датагора

игорь джан

Комментарий # 14 от 24-12-20, 13:00.
  • С нами с 7.02.2012
  • 137 комментариев
  • 4 публикации

Datagor,
  Нет смысла её «размножать» в комментариях.

Хотел как лучше,а получил люлей 😀
AndyMikh,
  По схеме вывод 6 на плате УМ

Вход НЧ цепляю у выводам 6; 12. Всё верно?
  усилитель для НЧ подключить через конденсатор, лучше неполярный

Какой номинал, вольтаж и конкретно куда и как?

<
Читатель Датагора

AndyMikh

Комментарий # 15 от 24-12-20, 13:26.
  • С нами с 5.09.2017
  • 76 комментариев
  • 0 публикаций

игорь джан,
Да на 6-й и 12-й. Если вход усилителя НЧ сразу идет на регулятор уровня, то между 6-м контактом и входом НЧ ставить конденсатор 5 - 20 мкф на напряжение несколько большее, чем на сетке (по схеме 7) при максимальной громкости.
А можешь выложить схему усилителя для НЧ (хотя бы входную часть, если она большая)?

Если ставить неэлектролит, то достаточно 4,7 мкф (типа wima).

<
Читатель Датагора

Datagor

Комментарий # 16 от 24-12-20, 14:42.
  • С нами с 26.02.2006
  • 2 359 комментариев
  • 281 публикация

Цитата игорь джан
  Хотел как лучше,а получил люлей

Да ладно, Игорян, где ты и где люли! 😉
