Помогите правильно подключить чип s93c46 к программатору AVR-910

25.08.20   Wishmaster   847   5
Датагорский Форум Страна советов! Общий раздел
Доброго времени суток читатели DATAGOR.RU
Обращаюсь к Вам за советом в правильном подключении микросхемы памяти s93c46

к программатору AVR-910 из одноимённой статьи для загрузки прошивки.



Сделаю предположение:
PWR - VCC
GND - GND
RESET - CS
SCK - SK
MISO - DO
MOSI - DI


Камрад, рассмотри датагорские рекомендации

💰 Внимание! 800 рублей для новичков на Aliexpress 💰
Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress - получите 800.00₽ купонами на свой первый заказ.
Дмитрий (Wishmaster)
Пенза
Профиль Wishmaster
29 лет. Инженер-электронщик. Ранее состоял в нескольких рок и металл группах. Люблю собирать ламповые усилители.


Читательское голосование

Нравится

Статью одобрили 0 читателей.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.


Поделись с друзьями!





Связанные материалы



Схема на Датагоре. Новая статья Программатор AVR-910-slim для контроллеров ATMEL + Code Vision... Прочитав на Датагоре статью Гунтиса о программаторе AVR 910 , задумал сделать ещё меньше размер и...
Схема на Датагоре. Новая статья К142ЕН3? Помогите распознать компонент... Добрый день! Помогите распознать компонент. Помню, что это, скорее всего, стабилизатор, типа КРЕН....
Схема на Датагоре. Новая статья Помогите опознать советский диод КД243Е... Уважаемые Датагорцы! Помогите, пожалуйста, опознать советский диод. Цвет - коричневый (на...
Схема на Датагоре. Новая статья Часы на ГРИ и К155ИД1. Нужна помощь... Доброго времени суток! Сделал часы на газоразрядных индикаторах с динамической индикацией на...
Схема на Датагоре. Новая статья ИБП APC Smart-UPS SURT2000XLI после включения отключает выходное напряжение... Доброго времени суток. Народ, есть такая загвоздка с ИБП. Вышли в неисправность АКБ. Иза причины...
Схема на Датагоре. Новая статья Ищу мануал на гитарный процессор Digitech RP 155... Помогите найти даташит на гитарный процессор RP 155 от фирмы digitech или маркировку микросхемы...
Схема на Датагоре. Новая статья OTARI SH-6104-21-002A. Четырехканальная головка касетного магнитофона откуда?... Доброго времени суток форумчане! По случаю попалась новая головка к кассетному магнитофону, поиск...
Схема на Датагоре. Новая статья Программатор для микросхем памяти AT24C02 - AT24C512. Считываем и записываем данные!... Как-то при ремонте откатных ворот итальянской фирмы LIFE понадобилось сделать копию микросхемы...
Схема на Датагоре. Новая статья Усилитель шунта на ОУ. Помогите со схемой разобраться... Здравствуйте, уважаемые датагорцы! Помогите пожалуйста с усилителем шунта на ОУ. Собираю источник...
Схема на Датагоре. Новая статья Аквариум для травления плат. Nesquik - в помощь радиолюбителю... Доброго времени суток, уважаемые Датагорцы! Возможно, вы дружно посмеетесь надо мной, но тем не...
Схема на Датагоре. Новая статья Как подбирать пары ламп для двухтактов?... Уважаемые датагорцы, помогите начинающему научится подобрать пары 6п14п для двухтакта. Например в...
Схема на Датагоре. Новая статья Windows 10 и программаторы на базе AVR910 Prottos... Я он-лайн геймер, поэтому недавно пришлось на моём компьютере обновить ОС с MS Windows 8.1 до MS...


Общаемся по статье 💬

Помогите правильно подключить чип s93c46 к программатору AVR-910

Комментарии, вопросы, ответы, дополнения, отзывы



<
Читатель Датагора

Datagor
Игорь Котов

  • Главный редактор
Комментарий # 1 от 03-09-20, 8:14.
  • С нами с 26.02.2006
  • 2 304 комментария
  • 275 публикаций

Привет, Дима!
Извини, что поздно. Для памятки.


Мастер у нас программатор, слэйв - контроллер, в который пишем.


  В SPI используются четыре цифровых сигнала:
MOSI — выход ведущего, вход ведомого (англ. Master Out Slave In). Служит для передачи данных от ведущего устройства ведомому.
MISO — вход ведущего, выход ведомого (англ. Master In Slave Out). Служит для передачи данных от ведомого устройства ведущему.
SCLK или SCK — последовательный тактовый сигнал (англ. Serial Clock). Служит для передачи тактового сигнала для ведомых устройств.
CS или SS — выбор микросхемы, выбор ведомого (англ. Chip Select, Slave Select).

Конкретные имена портов интерфейса SPI могут различаться в зависимости от производителя аппаратных средств, при этом возможны следующие варианты:
MISO: SOMI, SDO (на устройстве), DO, DON, SO, MRSR;
MOSI: SIMO, SDI (на устройстве), DI, DIN, SI, MTST;
SCLK: SCK, CLK, SPC (SPI serial port clock);
SS: nCS, CS, CSB, CSN, NSS, nSS, STE, SYNC.


Однако я не нашел упомянутый чип S93C46 в списке совместимых, не уверен, прошьётся ли.
Если у тебя получилось — маякни, пожалуйста!

<
Читатель Датагора

Wishmaster
Дмитрий

  • Гражданин
Комментарий # 2 от 03-09-20, 16:18.
  • С нами с 1.05.2013
  • 113 комментариев
  • 21 публикация

Игорь, спасибо. Попробовал - чип не определяет. Уже заказал для этих целей Arduino Mega 2560.

<
Читатель Датагора

iskanel
Сергей

  • Кандидат
Комментарий # 3 от 04-09-20, 19:44.
  • С нами с 6.04.2018
  • 8 комментариев
  • 0 публикаций

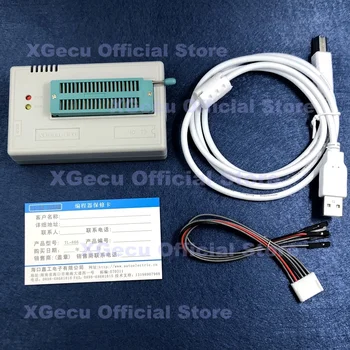

А не лучше ли вместо Arduino Mega 2560. приобрести сразу Xgpro и шей потом что хо-шь .
XGecu TL866II Plus


<
Читатель Датагора

Datagor
Игорь Котов

  • Главный редактор
Комментарий # 4 от 05-09-20, 9:49.
  • С нами с 26.02.2006
  • 2 304 комментария
  • 275 публикаций

Дима, обрати внимание на соответствие сигналов.
Если я не ошибаюсь, у программатора на пине RESET активный сигнал "0", а у чипа - CS "1".
Может в этом дело?
Нужен 1 элемент "НЕ" (инвертор), чтобы поправить сигнал.
Потянет даже К155ЛА3, или ЛН1 и т.п. Или транзисторный ключ, который по нулю на базе (от ресета) подтянет CS к + питания чипа.

Удачи!

<
Читатель Датагора

Wishmaster
Дмитрий

  • Гражданин
Комментарий # 5 от 06-09-20, 20:06.
  • С нами с 1.05.2013
  • 113 комментариев
  • 21 публикация

Спасибо за совет. Завтра попробую.
