Подключение частотника к движку токарного станка ТНП-111

📆16.11.21   ✒️игорь джан   🔎994   💬19

Приветствую, уважаемые! Приобрел по случаю, по сходной цене токарный станок ТНП-111 (не китайское г...) Движок слабоват для проточки чёрного металла, есть интерес подключить через частотник, тут тебе и подъём мощности, реверс и регулировка оборотов.
Например, такой частотный преобразователь.
И тут начались трудности.

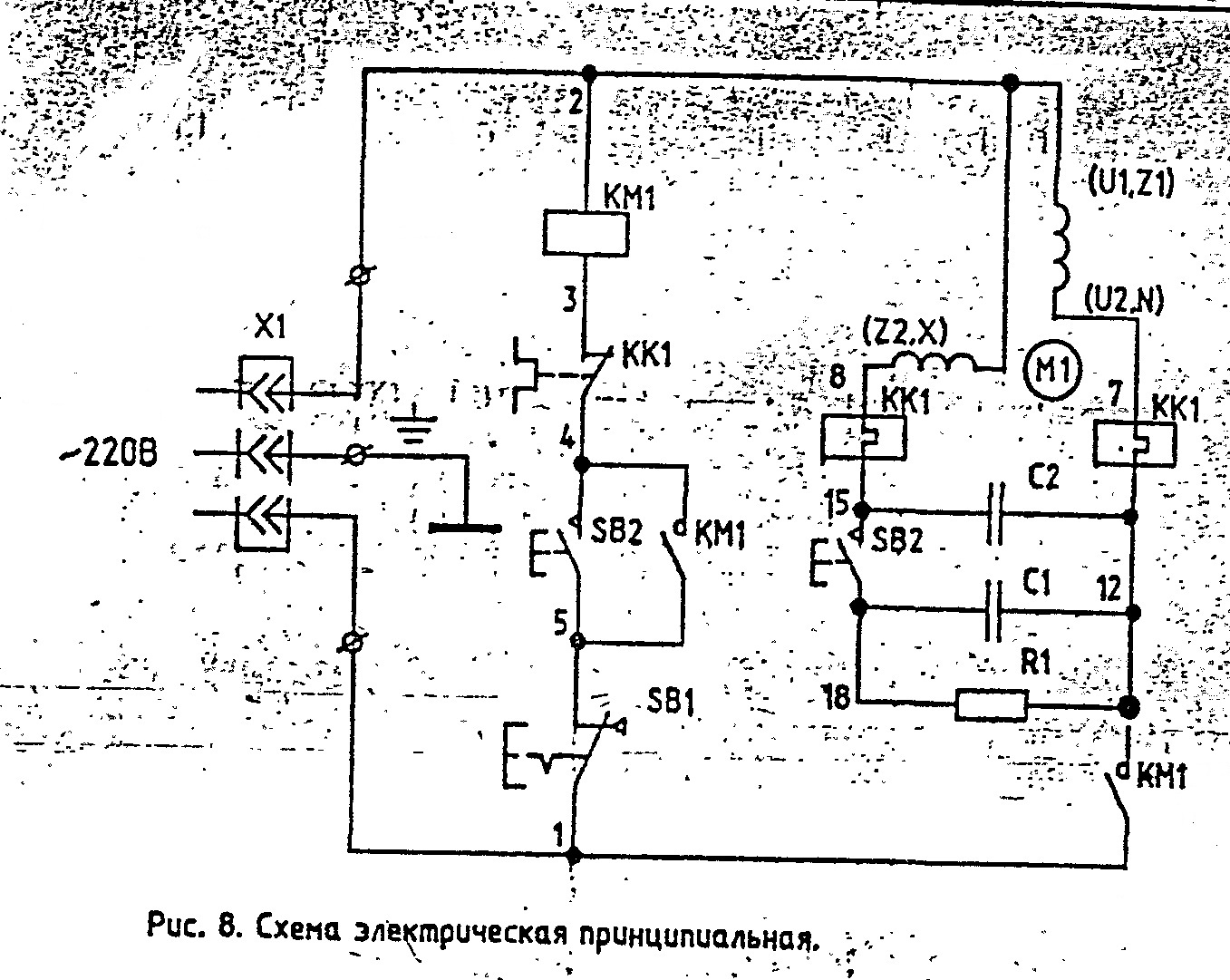

Вскрыл клеммник движка, обнаружил схему на крышке и писульку с картинками. Если верить схеме подключения станка, обмотки соединены в треугольник.

Изрядно пошерстив иннет, по моему скромному мнению, вырисовывается такая картина - соединение обмоток сделали уже при изготовлении. На клеммник вывели только три их конца. выводы просто подключают к фазам сети. В моём случае маркировка на гильзах едва видна, С3-U и С2-V, что не соответствует маркировке на крышке колодки.







На данный момент стоит четыре вопроса:
1. Правильны ли мои догадки на счёт возможного подключения двигателя к частотнику?
2. Какая оптимальная мощность частотника?
3.Нужен ли тормозной резистор?
4. Если стёрта маркировка на выводах обмоток, как выяснить что и куда или можно не заморачиваться буковками U, V, W и подключить в любой последовательности?

Камрад, рассмотри датагорские рекомендации



Читательское голосование

Нравится

Статью одобрил 1 читатель.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.


Поделись с друзьями!





Связанные материалы



Схема на Датагоре. Новая статья Простой контроллер ДХО без микроконтроллеров. Проверено в суровых условиях Якутской зимы... Приветствую сограждан Датагории! Я хочу рассказать вам историю создания мной контроллеров ДХО...
Схема на Датагоре. Новая статья Усилитель шунта на ОУ. Помогите со схемой разобраться... Здравствуйте, уважаемые датагорцы! Помогите пожалуйста с усилителем шунта на ОУ. Собираю источник...
Схема на Датагоре. Новая статья Съёмный фен в паяльной станции Lukey 702... Паяю для себя, время от времени. Постепенно деталюшки становились всё меньше и меньше,...
Схема на Датагоре. Новая статья Срочно дарю скидку $2 USD на AliExpress... Привет, дрУги! Сегодня ещё примерно 3,5 часа с момента публикации этой новости продолжается дикая...
Схема на Датагоре. Новая статья Technics SA-EH590 и силовой трансформатор RTP2N5B012... На всякий случай вот схожый аппарат изнутри. Здравствуйте уважаемые сограждане! По случаю достался...
Схема на Датагоре. Новая статья Твиттеры Sony Xplod XS-H99. Вариант оформления выносных ВЧ-блоков... Для расширения диапазона воспроизводимых частот акустических систем нередко используются...
Схема на Датагоре. Новая статья Запуск платы УНЧ SONY 1-650-839-11 Power AMP на STK4152 от музцентра SONY... Досталась мне плата УНЧ от медиацентра SONY 1-650-839-11 Power AMP на STK4152II . Подключил...
Схема на Датагоре. Новая статья Двухтактный ламповый усилитель на ГИ30... Смакетировал усилитель. На выходе стоят лампы ГИ30 (Импульсный вариант ГУ29) На входе Е83СС. Класс...
Схема на Датагоре. Новая статья Современный станок с ЧПУ. А. Ловыгин, А. Васильев, С. Кривцов... От автора А. А. Ловыгина: Ни для кого не секрет, что на полках отечественных книжных магазинов...
Схема на Датагоре. Новая статья Итоги народного голосования по статьям августа 2011... 1 место - гражданин AlexD, 354 поинта от 72 проголосовавших. Статья "Поделки начинающего...
Схема на Датагоре. Новая статья Визуализация для микроконтроллера. Часть 6. LCD дисплей 1.6" (130×130) на SSD1283A... Всем привет! Недавно возникла необходимость замены TFT-дисплея на базе контроллера st7735,...
Схема на Датагоре. Новая статья Изготовление качественных печатных плат при помощи термотрансферной бумаги методом ЛУТ... Так выглядит китайская термотрансферная бумага В своей статье о термостате, я упоминал про...


Общаемся по статье 💬

Подключение частотника к движку токарного станка ТНП-111

Комментарии, вопросы, ответы, дополнения, отзывы



Назад Вперед
<
Читатель Датагора

doMAGus

Комментарий # 17 от 23-11-21, 23:31.
  • С нами с 4.10.2009
  • 10 комментариев
  • 0 публикаций

Значит мой вариант частотника 220в - 3х220в.

Да, мощностью 1,5 кВт

<
Читатель Датагора

игорь джан

Комментарий # 18 от 25-11-21, 8:57.
  • С нами с 7.02.2012
  • 179 комментариев
  • 5 публикаций

Да, мощностью 1,5 кВт


Думал взять 2,2кВт, может под какие другие задачи сгодится!

<
Читатель Датагора

EVA

Комментарий # 19 от 25-11-21, 11:47.
  • С нами с 8.08.2015
  • 92 комментария
  • 5 публикаций

Думал взять 2,2кВт, может под какие, другие задачи годится!

берите 2,2, хуже не будет.
